4．6．3数据流向表示

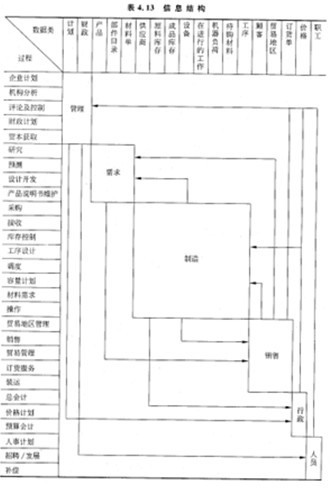

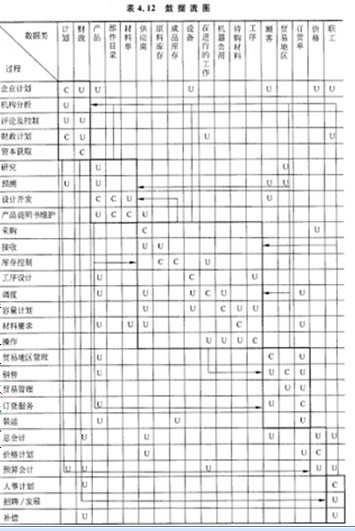

落在方框以外的那些U表示对数据流的应用，用箭头表示数据从一个系统流向另一个系统。如表4.12所示，第3个系统使用了由第2个系统产生的数据“产品”和“原材料单”，第2个系统使用了由第4个系统产生的数据“顾客”和“销售地区”等，并用箭头表示数据流。图中，用一个箭头来表示由一个系统产生和被另一个系统使用的所有数据流。用方框和箭头表示数据的产生和使用后，可以去掉C和U，并对每个分系统命名。表4.13表示了完整的信息结构，最后还要重新安排坐标轴和使用双向箭头，使对构图得以简化。
