       硬盘分区结构

       典型的是WindowsFAT16/FAT32文件系统。

       硬盘的分区参数存储在一个被称为主引导扇区（MBR)的特殊存储空间中，这就是硬盘的0磁头0柱面1扇区。这个存储空间具有512字节，前446字节用于存放引导程序，后64字节称为硬盘分区表（DiskPartitionTable,DPT),最后2字节是“55AA”为分区结束标志。DPT用16字节描述一个分区，从而64字节最多描述4个分区数据，显然不能满足需求（多分区需要，每个分区极限容量不足)。因此Windows采用一种称为虚拟MBR的混合分区数据保存结构，虚拟MBR把磁盘分成一个主DOS分区，其余除非DOS分区以外的容炖都定义为DOS扩展分区，以分区链的方式管理分区。

       (1)主分区数据存储在MBR的DPT中的第一项。第二项是扩展分区表的起始位置，这个起始位置指向硬盘的某一个扇区，后面为非DOS分区参数。

       (2)扩展分区表：DPT第二项指出扩展分区表的位置，扩展分区表的第一项描述第一逻辑分区的信息，如果还有其他分区，则扩展分区表的第二项将指向下一个扩展分区表的位W。类似地，第二扩展分区表的第一项描述第二逻辑分区，第二项指向下一个扩展分区表（如果存在的话）的位置，继续下去，这样形成了一个分区链。

       (3)非DOS分区：系统允许建立2-3个非DOS分区，用于建立其他操作系统的存储和管理区域。

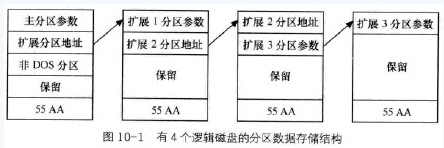

       包含有4个逻辑磁盘的分区数据存储结构如图10-1所示。

       图10-1有4个逻辑磁盘的分区数据存储结构

       由此可见，逻辑磁盘实际上就是一个独立的分区，只不过分区的参数不是存储在主引导扇区中，而是存储在各个分区的第一个扇区中。通过存储在主引导扇区中的扩展分R参数，按单向链表的方式可以逐个访问到逻辑磁盘的分区参数。

       主引导扇区的分区表与扩展分区的分区表项数据结构完全相同。

       DPT表项结构如下。

       第1字节：自举标志，80为活动分区，00为普通分区；

       第2字节：起始磁头号：

       第3字节：起始扇区号：

       第4字节：起始柱面号；

       第5字节：分区格式标志：

       第6字节：终止磁头号：

       第7字节：终止扇区号：

       第8字节：终止柱面号：

       第9-12字节：本分区之前己用扇区数；

       第13-16字节：本分区扇区总数。

       图10-2所示的是主分区表的数据实例。

       图10-2主分区表数据实例

       每行16字节，为一个分区表项。

       第一个分区（第一行)：自举标志80H表示为活动分区，分区格式标志06H表示是DOS系统，即C盘。

       第二个分区（第二行)：分区格式标志为05H,说明该分区是扩展DOS分区一下一个分区表位于：起始磁头为0头，起始柱面为99H=153D,起始扇区为1扇区。

       第三、四个分区数据均为00H,没有定义。

       了解硬盘分区、逻辑磁盘的构成和分区的数据存储结构，对数据恢复具有关键作用。
