       通信专业考试交换网络举例

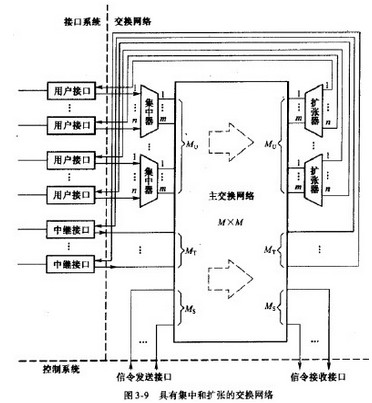

       实际应用中的数字交换网络常具有图3-9所示的形式，网络中信息的传输是单方向的，每一种接口都需要连接网络的一条人线和一条出线。由于每台电话终端产生的话务量较小，用户接口经集中器和扩张器与主网络相连。集中器是一个nxm网络，其中r>m,n/m称为集中比，常在4:1~16:1之间。扩张器与集中器正好相反。中继线厉于共享资源，其话务量较大，中继接口不需要集中，直接与主网络相连。但中继线是分方向的，因而常把中继接口分为群。信令接收接口接收用户线和中继线输人的信令，并转交控制系统处理。信令发送接口将控制系统产生的信令经交换网络送至指定的用户线或中继线。主网络通常是一个MxW多级方型网络，当接口的发送端连接主网络的第k号人线时，其接收端必定连接主网络的第号出线，这种方法称为输入折叠，它为选线和控制带来方便。

       图3-9所示网络阻塞概率的计算比较复杂，当主网络采用某种最佳结构形式时，其内部阻塞率往往很小，可将主网络看成一个无阻塞网络。因此，本局呼叫的阻塞率近似等于集中器的阻塞率，可按《和m的大小关系，确定集中器m条出线的占用概率分布，进而求得集中器的呼损。对于人局呼叫和出局呼叫，要考虑集中器的呼损和中继线的占用概率。转接呼叫的阻塞率仅考虑中继线的阻塞率。同理，可求得信令收发的阻塞率。交换机在实际安装中，主网络的出、人线数总是大于集中器、中继接口和信令收发接口三者所需的出、人线数，这样可以减小呼损，更有利于扩容。对于不同用途的交换机，安装的各种接口数童不同。市话（端局）交换机需安装大量的用户接口，而长途交换机和汇接交换机主要安装中继接口。多用途的交换机按需要计算中继接口和用户接口的数量。

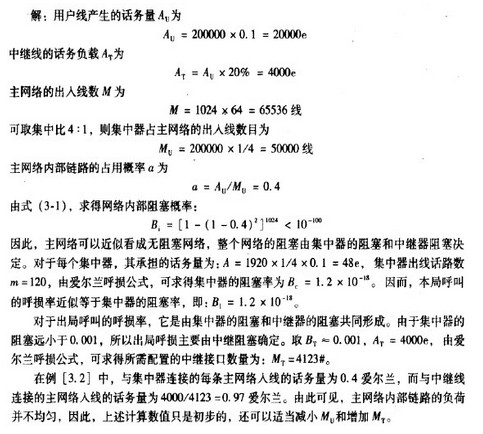

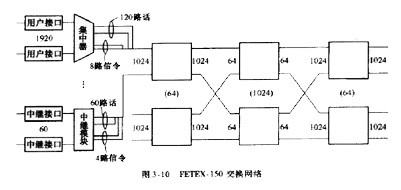

       例[3.2]FETEX-150交换机的交换网络如图3:10所示，主交换网络是一个55^三级网络，第一级和第三级各有64个1024x1024交换器。每个集中器最多可以连接1920个用户线，集中后输出线为128条，其中120条为话路，其余8条为信令信道。每个中继模块可以连接60条中继线，输出线为64条，其中60条为话路，其余4条为信令信道。假设交换机用作市话交换，共安装了200000门电话，每部电话的话务量为O.le,其中出入局呼叫占20%。中继线全部连接k同一台汇接交换机，要求出局呼损率小于0.001。试计算交换机的呼损率和应配置的中继接口数量。
