通信专业考试空间(S型)交换器

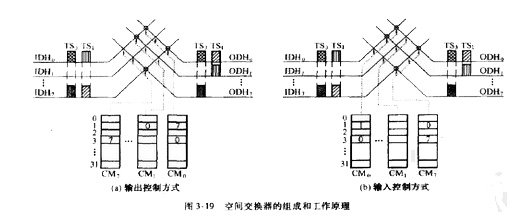

空间交换器(SpaceSwitch)又称为S交换器,其作用是完成不同PCM复用线之间的交换。空间交换器主要由交叉接点矩阵和控制存储器组成,如图3-19所示。
图3-19中给出的是一个8x8交叉接点矩阵,它有8条输人时分复用线IDH。IDH7,8条输出时分复用线ODHfl~ODH7。控制存储器(CMfl~CM7)的作用是对交叉接点进行控制。空间交换器的控制方式有两种:输出控制方式和输人控制方式。在图3-19(a)中,它是按输出复用线来配置控制存储器,称为输出控制方式。每一条输出复用线的控制存储器决定哪一条输人复用线上的时隙要交换到这条输出复用线上来。控制存储器的单元数等于复用线卜.的时隙数,甲元的位数由所控制的交叉接点数决定n控制存储器由控制系统“控制写人、顺序读出”,与对T型交换器的CM操作相同。因此可以说:在输出控制方式中,控制存储器号与出线号相对应,控制存储器的单元号与时隙相对应,单元中的内容与人线号相对应。在图3-19(b)中,它是按输人复用线来配置控制存储器,称为输人控制方式。每一条输人复用线的控制存储器决定将输人复用线上的时隙要交换到哪一条输出复用线上去。因此,在输人控制方式中,控制存储器号与人线号相对应,控制存储器的单元号与时隙相对应,单元中的内容与出线号相对应。
我们以图3-19(a)所示的输出控制方式为例,来说明空间交换器的工作原理。假定控制系统对控制存储器写人的内容如图所示,在CM。的1号单元写人了7,3号单元写入了0,€阽1的1号单元写人了0,0\17的3号单元写人了7。在输人复用线IDHo和IDH7i标出了TS,和TS3两个时隙的内容。在TS,时刻,CM。读出的内容为7,控制0号出线(0DHJ和7号人线(IDH7)的交叉接点闭合,使7号人线上的TS,输出到了0号出线上。在TS3时刻,CM0读出的内容为0,控制0号出线(ODH。)和0号人线(IDH。)的交叉接点闭合,使0号人线上的133输出到了0号出线上。同理,在TS,时刻,CM,读出的内容为0,使0号人线上的^输出到了1号出线上。在TS,时刻,CM7读出的内容为7,使7号人线上的TS,输出到了7号出线上。对于图3-19(b)所示的输人控制方式,根据控制存储器中的内容,图中标明了交换后的输出结果,读者可根据前面给出的原理说明,自己验证所实现的交换功能。可以看出,空间交换器能完成复用线之间的交换,但时隙位置不变。空间交换器的交叉接点闭合时间只有一个时隙的时间,也就是人线和出线之间的连备考系随着时隙时间在变化,因此可以说空间交换器是按时分方式工作的。在数字交换网络中,空间交换器不能单独使用,必须和时间交换器结合,共同构成各种形式的大型网络。

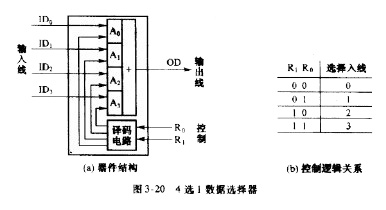

空间交换器的交叉接点矩阵,常见的有4x4,8x8,32x32等,其电路可用数据选择器来实现。这里以4x4为例说明交叉接点矩阵电路的设计,可选用4选1数据选择器来构成4x4矩阵,图3-20给出了数据选择器的结构和控制逻辑关系。

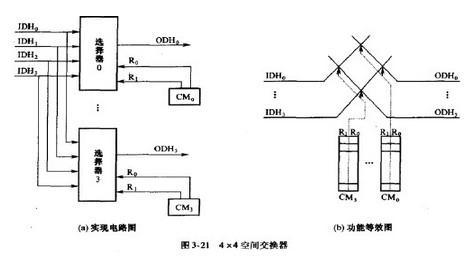

把四个4选1数据选择器的同号人线相连,就构成一个4x4交叉接点矩阵,如图3-21所示。各个选择器的控制信号RoR,分别来自不同的控制存储器,即控制存储器是按出线配置的,所设计的空间交换器属于输出控制方式。
以上讨论的空间交换器均是/Vx/V方型交换器,也可以设计出集中型或扩张型的空间交换器。空间交换器同样有VLSI专用芯片,如MOTOROLA公司的MC142100,就是一个4x4的空间交换器。
