6.2 TM网工作原理
6.2.1 TM信元结构

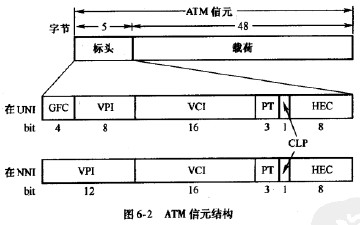

ATM信元是一种固定长度的小分组，其标准长度为53字节（毎宇节含8bU)。它由5个字节的标头域和48字节的载荷域组成。信元标头包含着信元在ATM网络中转移所需的信息，主要是路由信息。图6-2所示为ATM信元的结构。

图6-2中示出ATM信元有两种不同的标头，分别对应于用户网络接口UNI和网络节点接口NNI。下面介绍ATM信元标头中各字段的作用。
一般流量控制（Generic Flow Control,GFC)：长度为4bit,通常置为0。根据ITU-T建议，GFC用来在共享媒质的UNI上进行接人流景控制，点到点配置不需要这一接人控制功能。GFC字段完成的是类似局域网MAC子层的功能，与ATM层的处理无关。
虚通道标识VPI/虚通路标识VCI:提供路由信息，.用来标识ATM信元所属的虚通道(VP)/虚通路（VC)。虚通道标识符VPI有两种长度：在UNI使用的VPI为8bit,在NNI使用的VPI为12bit。虚通路标识符VCI占16bit。因此，在UNI的接人链路上最多可支持256个VP,在NNI的中继链路上最多可支持4096个VP,而每一个VP所包含的VC最多可达65535个。需要注意的是，许多VPI/VCI取值组合已经被定义了特定的功能，比如VPI=0，VCI=5,用来标识默认的信令虚通路。

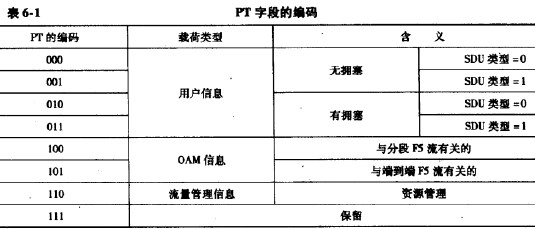

载荷类型（PayloadType,PT)：用来区分该信元是用户信息信元或非用户信息信元。非用户信息信元包括0AM(运行维护和管理）信元和RM(资源管理）信元。此3bit字段的详细编码见表6-1所示。从表中可看出，第1个比特为0表示是用户信息信元；对于这类信元，第2个比特指示是否发生了拥塞（该比特由网络的ATM交换机填写），第3个比特用来区分服务数据单元SDU的类型（以后再说明其使用）。例如，一个信元发出的PT为000,如果在到达时变成了010，那么目的站就知道网络出现了拥塞。

信元丢失优先级（CellLossPriority，CLP)：此lbit字段用来指示信元的丢失优先级。若CLP=0就表示该信元是一个高优先级信元，而CLPM则表示该信元是一个低优先级信元。当网络负荷很重时，ATM交换机可选择丢弃CLP=1的信元以缓解网络可能出现的拥塞。除了端系统可直接指定CLP值外，网络还可以将违反通信流量合约的那些信元的CLP从0改为1，这个过程称为“打标记”（Tagging)。
标头差错控制（HeaderErrorControl，HEC)：此字段长度为8bit，提供覆盖信元标头所有字段的差错校验。HEC可前向纠正在信元标头中发生的单个比特错误，并可检测多个比特错误a
