这里要强调指出的是以下几点。

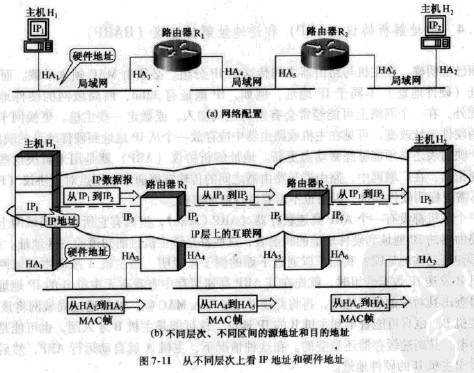

（1）在IP层只能看到IP分组。虽然IP分组要经过路由器R1和R2的两次转发，但在它的首部中的源地址和目的地址始终分别是IP1和R2。图7-11(b)中的分组上写的“从IP1到IP2”就表示前者是源地址而后者是目的地址。分组所经过的两个路由器的IP地址并不出现在IP分组的首部。

（2）虽然在IP分组首部有源IP地址，但路由器只根据目的IP地址的网络号进行路由选择。
（3）在具体的物理网络的链路层，只能看见MAC帧（在广域网的链路层则是HDLC或PPP帧）。IP分组被封装在MAC帧中。MAC帧在不同网络上传送时，其MAC帧首部中的源地址和目的地址要发生变化。开始在^和^间传送时，MAC帧首部中写的是从硬件地址HA,到硬件地址HA3,路由器R,收到此MAC帧后，在转发时要改变MAC帧首部中的源地址和目的地址，将它们换成从硬件地址HA,到硬件地址HA5。路由器R2收到此帧后，再改变一次MAC帧的首部，填人从HA6到HA2，然后在R2到H2之间的链路上传送。MAC帧的首部的这种变化，在上面的IP层是看不见的。
（4）尽管互连在一起的网络的硬件地址体系各不相同，但IP层屏蔽了下层这些复杂的细节。只要我们在网络层上讨论问题，就能够使用统一的、抽象的IP地址研究主机与主机、主机与路由器或路由器与路由器之间的通信。
细心的读者会发现，还有两个重要的问题还没有解决：
（1）主机或路由器怎样知道应当在MAC帧的首部填人什么样的硬件地址？
（2）路由器中时路由表是怎样得出的？
第一个问题就是7.1.4节所要讲的内容，而第二个问题将在7.4节详细讨论。
