4.2.2  定时分配
定时分配就是将基准定时信号逐级传递到同步通信网中的各种设备。定时分配包括局内定时分配和局间定时分配。
1．局内定时分配
局内定时分配是指在同步网节点上直接将定时信号送给各个通信设备。即在通信楼内直接将同步网设备(BITS)的输出信号连接到通信设备上。此时，BITS跟踪上游时钟信号，并滤除由于传输所带来的各种损伤，例如抖动和漂移，能重新产生高质量的定时信号，用此信号同步局内通信设备。

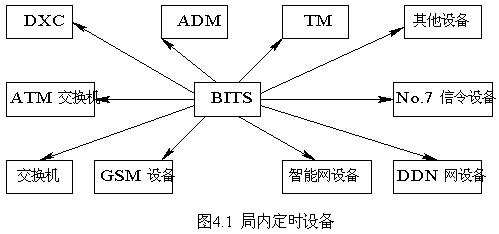

局内定时分配一般采用星型结构，如图4.1所示。从BITS到被同步设备之间的连线采用2 Mb/s或2 MHz的专线。

在通信楼内需要同步的设备主要包括：程控交换机、异步传送模式交换机(ATM)、No.7信令转接点设备、数字交叉连接设备(DXC)、SDH网的终端复用设备(TM)、分插复用设备(ADM)、DDN网设备和智能网设备等。

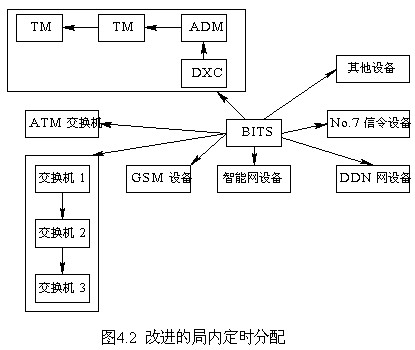

这种星型结构的优点是：同步结构简单、直观、便于维护。缺点是外连线较多，发生故障的概率增大。同时，由于每个设备都直接连到同步设备上，这样就占用了较多的同步网资源。因此在实际网络中，对这种星型结构进行了一些改进。当局内的设备较多时，对同一类设备或组成系统的设备，可以通过业务线串接，也可以通过外同步接口连接，如图4.2所示。

例如，局中有些SDH设备, 包括DXC、ADM、TM，组成局内传输系统，可以将BITS的定时信号直接连到DXC设备的外时钟输入口，DXC将同步网定时承载到业务线上，传递给ADM、TM等设备，这些设备从业务信号中提取定时。背靠背的TM之间，可以通过外时钟输入口和外时钟输出口相连来传递定时，也可以提供业务线传递定时。
另外，若局内有几个相同的设备(例如交换机)，并且有业务关系，那么，可以将一个交换机的外时钟输入口连到BITS上，其他交换机从相连的业务线中提取同步网定时。
这样连接的优点是：节省了同步网资源，降低了由于外连线带来的故障，方便了维护。
