8.1.2 MPLS的工作过程

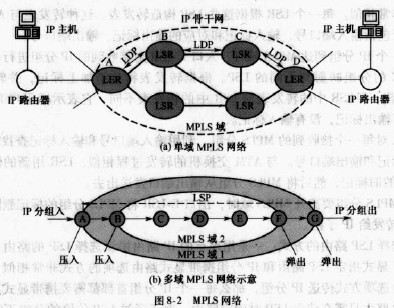

最简单的MPLS网络只包含一个域，其网络结构如图8-2(a)所示。其基本工作过程简述如下。

MPM域中的各个标记交换路由器使用标记分配协议（LDP),在边缘路由器之间建立标记交换路径(LSP),如图中的路径A-B-C-D。这种标记交换路径与ATM的虚通路连接（VCC)非常相似。每一个LSR根据这些LSP构造转发表。这种转发表与ATM的路由表相似，每一行包括输人端口号、输人标记和对应的输出标记、输出端口号。
当一个1P分组到达MPLS域时，人口E-LSR对接收到的IP分组进行分类，然后将属于不同FEC的分组映射到不同的LSP。根据转发表将分组加上标记，并转发到下一个LSR。需要指出，E-bR中的转发表与LSR中的转发表不同，它表示标记与FEC的对应关系，因而只有输出标记，没有输人标记。
LSR对每一个接收到的MPLS分组，利用输人端口号和输人标记査找转发表，找到相应的输出标记和输出端口号。与ATM交换机的转发过程相似，UR用新的输出标记代替MPLS分组中的旧标记，然后将MPLS分组从输出端口发送出去。
当MPLS分组要离开MPLS域时，出口E-LSR将MPLS分组的标记删除，恢复成普通的IP分组转发给IP子网。
有两种选择LSP路由的方式：一是用现有的IP路由协议选择LSP的路由；二是显式指定LSP路由。显式指定LSP路由和IP分组携带显式路由选项的方式非常相似，但如果采用携带显式路lh选项方式传送IP分组，那么每一个IP分组首部都需要携带显式路由选项，而显式指定LSP路由只需在建立LSP时确定路由，对于通过LSP传输的分组不需要再携带任何显式路由信息。显式路由是在信令的控制下完成的。
目前使用的动态建立I^P的控制协议有两种：一是标记分配协议(LDP)；二是扩展的资源预留协议（RSVP)。如果使用RSVP建立LSP并预留所需的资源，LSP的资源预留功能和FEC的灵活分类功能相结合完全可以实现服务分类，可对特定的应用提供特殊的服务。而且，由于I5P经过的路径并不一定是最短路径，解决负载均衡问题也十分方便。因此可以说，MPLS为实现对不同的应用提供不同类型的服务开辟了一条崭新的道路。
