8.3.2 LSP的建立过程
在MPLS网络中，标记交换路径LSP的形成分为以下三个阶段。

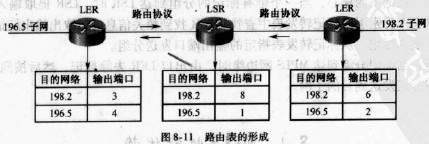

（1）网络启动后在路由协议（如OSPF,BGP等）的作用下，在各路由器中建立路由表，如图8-11所示。

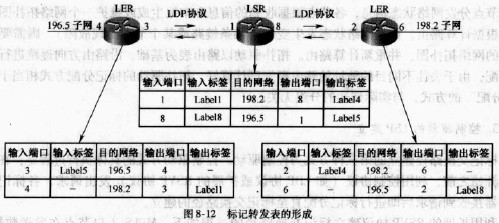

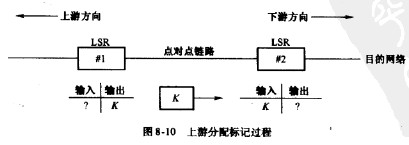

（2）根据路由表，各路由器在标记分配协议（LDP)控制下建立标记转发表，如图8-12所示。

ffl8-12标记转发表的形成
（3）将人口LER、中间LSR和出口LER的输人/输出标记相互映射链接起来后，就形成从不同人口LER到不同出口LER的LSP,如图8-13所示。

标记交换路径LSP一旦建立成功，随后的数据分组就可以通过建立好的LSP传输。分组的传送过程可以分成以下三个步骤。
第一步：在网络的边缘，IP分组到达LER时，LER首先分析IP分组首部信息，并按照它的目的地址和业务类别划分FEC,LER依据FEC查询标记转发表{然后将IP分组封装成标记分组后，从标记转发表指定的输出端口发送出去。
第二步：在网络的核心，当一个带有标记的分组到达LSR时，LSR提取输入端口及标记，同时以它作为索引在标记转发表中查找。LSR找到相关信息后，取出输出标记，并用输出标记替代输人标记，从标记转发表指定的输出端口发送分组。
第三步：当标记分组到达MPLS网边缘时，由‘LER去除标记，然后按照IP分组的路由方式将分组发送到目的子网。
