交换技术虚拟局域网的标记方法

9.4.2 虚拟局域网的标记方法
如图9-11所示，VLAN内部各站点之间的通信，各个VLAN之间的通信都需要依靠以太网交换机。为了保证VLAN的正常工作，每个以太网交换机必须知道其各个端口下的站点属于哪一个VLAN,也就是说每个站点要有相应的VLAN标记。为了了解VLAN的工作原理，首先需要知道VLAN标记的方法及格式。在IEEE802.1Q中定义了如下两种类型的VLAN标记。

1.显式标记（Explicittagging）

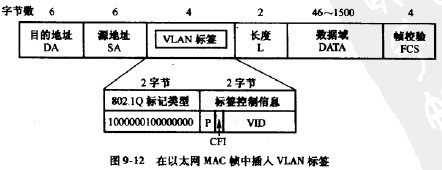

在以太网MAC帧的首部插人一个VLAN标识符，称为VLAN标签，用来标识发送该帧的站点属于哪一个VLAN。如图9-12所示，VLAN标签插在MAC帧源地址宇段与长度字段之间，标签的长度为4个字节。前2个字节为标签协议标识符（TP1D),设置为100G000100000000,称为802.1Q标记类型。后面2个宇节为标签控制信息（TCI),它由以下几部分组成：
用户优先级字段P,3比特，它允许带VLAN标签的帧在那些不具备表示用户优先权的网段上携带用户优先级信息；可以有8个优先级，0是最低级，7是较高级；
规范格式指示符CFI，1比特，用来指出MAC帧中所有的地址是规范的；
VLAN标识符V1D,12比特，用来地标识发送该帧的站点是厉于哪一个VLAN。
2.隐式标记（Implicittagging）
在MAC帧中不设VLAN标签。发送帧的站点属于哪一个VLAN,通过它所连接的交换机端口号、它的MAC地址或IP地址等隐含表示。
