9.4.3 虚拟局域网的划分
VLAN可以根据其站点所属的交换机端口号、MAC地址、IP地址等来划分。
1.按端口号划分VLAN

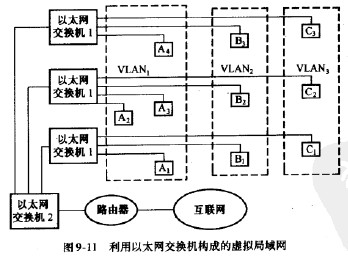

如图9-11所示，以太网交换机的每一个端口都与一个站点相连接。如果该站点属于一个VLAN,则可以用交换机的端口号来标识VLAN。实际上，一个端口下可能有多个站点，形成一个物理网段（以太网的一个冲突区）。在这种情况下，只要该网段的所有站点均归属于一个VLAN,那么仍然可以用端口号标识VLAN，因此仍然可根据端口号来划分VLAN。例如，一个交换机有四个端口，端口1和4下面的站点属于VLAN1，端口2和3下面的站点属于VLAN2,在这种情况下就可按端口号将站点划分到不同的VLAN中去。

这种划分方法的缺点是不允许用户移动。如果一个站点从一个端口移动到另一个端口，就必须重新配置VLAN。另外，如果一个端口下的多个站点分别属于不同的VLAN,这种划分方法是不适用的。
2.按MAC地址划分
根据站点的MAC地址划分VLAN。当站点移动时，不需要重新配置。这种方法的主要缺点在于所有VLAN成员最初都必须被分配到至少一个VLAN中去。当网络VLAN的成员比较多时，初始配置并不是一件容易的事情。
3.使用组播组
用组组划分VLAN就是动态地把那些需要同时通信的站点定义到一个VLAN中，并在VLAN中用广播的方法实现点对多点通信。
4.按站点的IP子网地址划分
可以用站点的IP子网地址来划分VLAN成员。虽然这种VLAN划分方法基于第三层协议,但与网络路由无关，IP地址只是用来作为一种对应关系来决定VLAN的成员，并不需对IP地址进行处理。在基于第三层的VLAN中，用户可以移动他们的终端而不需要重新配置网络地址。问题是需要识别第三层地址，因而比根据MAC地址来转发数据帧，可能要花更长的时间。
