9.4.5 VLAN间通信
一般情况下VLAN之间是不要求或不允许进行通信的。如果在VLAN间需要通信，则可以有如下方法。
(1)用以太网（第二层）交换机实现VLAN间通信

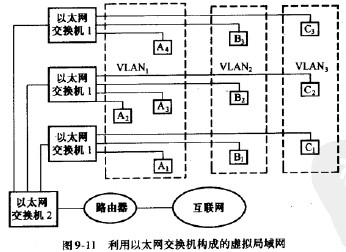

如图9-11所示，与前面所述的VLAN内部成员之间的通信过程基本相同，区别仅在于上级交换机要根据转发帧的目的地址，实现VLAN标签的转换，然后再转发给适当的下级交换机。

1.用第三层交换机实现VLAN间通信
将图9-11中的上级以太网交换机换成第三层交换机，也是一种解决方案D第三层交换机把第二层的交换功能和第三层的路由功能结合在一起，为每个VLAN设置1P网络地址和子网掩码。当来自下级以太网交换机的转发帧到达后，取出帧内的IP分组，根据分组的目的地址，获得目的站点的VLAN标签，把目的站点的MAC地址作为转发帧的目的地址，把目的站点的VLAN标签作为帧的VLAN标签，再把侦送给下级交换机。
2.用髙层网关实现VLAN间通信
某些站点，通常是服务器，能够成为多个VLAN的成员。VLAN间的通信就可以利用这些服务器来实现，在这里服务器执行网关的功能。例如，3Com的服务器在仅用一条通信链路与交换机端口连接的情况下，就允许属于16个不同VLAN的站点同时访问服务器，这些不同VLAN之间的成员就可以通过该服务器完成相互通信。
