中级通信工程师ChinaPac网与PSTN的互连

　　7.5.2  ChinaPac网与PSTN的互连
众所周知，电话网是目前世界上普及率较高的网络，因此，出于经济和安装方面的考虑，多数数据终端经电话网接入分组网。电话网和分组网的互连比较简单，应用也最普及。在互连时，电话网把分组网特定的一些端口作为它的用户，并分配给它们电话号码。用户要利用调制解调器通过电话网接入分组网。

如前面所介绍的，电话网采用的编号方案按ITU-T E.164建议标准，而公用分组网的编号方案按ITU-T X.121建议标准操作。二者编号不同，网内的控制信令也不一样，故两网互连时需要进行地址和信令转换，验证DTE身份号码和完成计费功能。
1．非分组型终端(NPT)接入

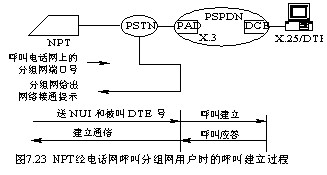

连接电话网的数据用户呼叫分组网的用户时，需要进行两次呼叫，如图7.23所示。首先，主叫DTE经电话网呼叫分组网时，先呼叫分组网连接在电话网指定端口(Modem)的电话网号码，若接通了，分组网会自动向用户的数据终端发送网络接通提示，若未接通，电话网送出忙音。在得到接通响应后，再呼叫被叫用户，并向网络(这里即为PAD)提供“网络用户识别符NUI”，这是用户向网络申请服务时分配给用户终端的“口令”。网络验证NUI为合法后送出呼叫请求分组，建立虚电路，并在接通时开始计费。

2．分组终端(PT)接入
分组终端接入分组网时，按照ITU-T X.32建议标准进行操作，如图7.24所示。

PT经电话网呼叫分组网的用户时，接入过程与非分组终端(NPT)类似， 但不再需要PAD，而是直接由交换机进行操作(包括对被叫的呼叫和主叫的身份验证)。一旦完成了终端到分组网的连接，终端和网络之间就按照X.25协议工作，建立虚电路，并进行数据的传输。
